基于DMC300分布式测控系统的机房环境监控仪主要用于监控机房环境中的实时温度和湿度，可以实现无人值守的机房环境的数据保存。环境监控仪还可以根据需要设置自动报警系统,在紧急情况下可以切断电源防止意外的发生。
基于D
MC300分布式测控系统的机房环境监控仪由用于温湿度传感器信号测量的DM4071温湿度测量模块、用于开关量测控的
DC系列分布式I/O子站以及用于数据处理DH1000数字主机组成。整个仪器可以根据需要扩展多路温度、湿度以及开关量，实现多个机房的统一管理。
一DM4071温湿度测量模块简介
DM4071环境温湿度测试子站是湖南银河电气有限公司根据用户对环境温湿度测量的需求，遵循相关国家标准，专门研制的一种高精度环境温湿度测试子站，该子站能精确、实时反映测试环境的温度及湿度值，并将测量结果传输至上位机进行显示。
DM4071环境温湿度测试子站采用高精度数字式温湿度传感芯片，集温度、湿度测量于一体，与14Bit的A/D转换器以及串行接口电路实现无缝连接。该产品功耗低、精度高，重量轻，采用个性化设计，将被测量前端数字化，输出信号为数字量。采用RS485总线传输方式与上位机连接，通过分布式测控主站进行集中管理，具备优良的电压隔离能力及电磁兼容性，抗干扰能力强。
二DM4071温湿度测量模块主要性能指标
温度分辨率：12 Bit
湿度分辨率：14 Bit
温度测量范围：0℃~120℃
湿度测量范围：0~100%
通讯接口：RS485接口
输出信号：数字信号
供电方式：AC220V，50/60Hz
隔离电压：1500V（RS485/输入/电源之间）
功 耗：≤2W
三基于DMC300分布式测控系统的机房环境监控仪

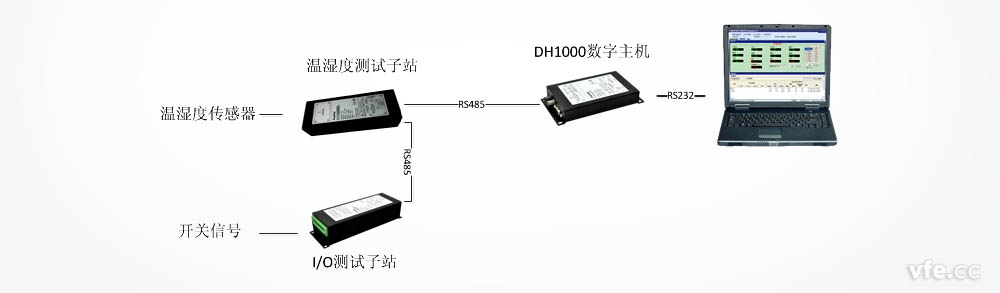

基于DMC300分布式测控系统的机房环境监控仪测量过程
由DM4071环境温湿度测试子站测量测量前端温湿度传感器信号，然后将测量到的信号通过RS485通讯传送至DH1000数字主机，DH1000数字主机将接收的信号进行处理后通过RS232通讯将数据传送至上位机，上位机根据需要设置报警信号，报警信号反馈到DH1000数字主机控制DC系列分布式I/O子站来确定电源开关是否需要关闭。
基于DMC300分布式测控系统的机房环境监控仪集成分布式测控的优点，可以通过RS485通讯实现任意添加测控点的需要，布线简单方便；同时上位机软件可以根据需求编制，方便用户使用和操作。
